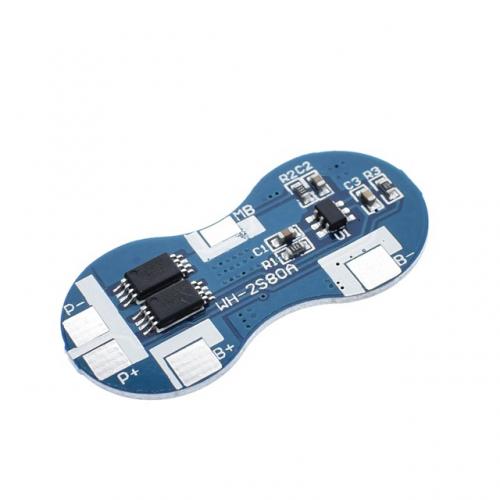

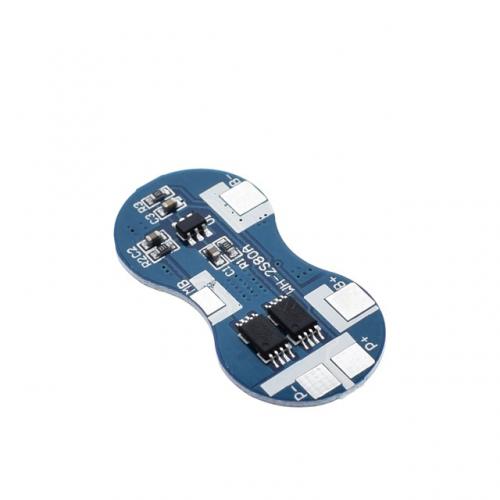

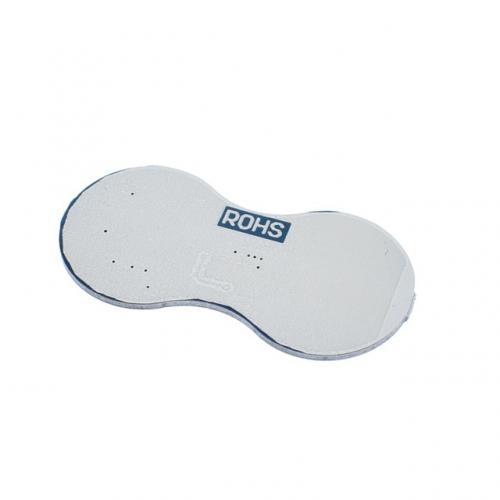

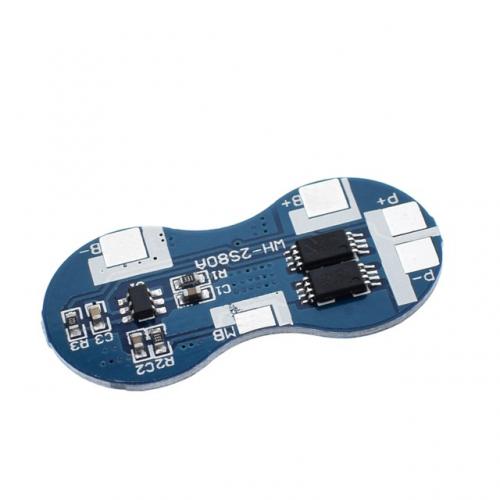

2s ličio baterijų krovimo ir apsaugos modulis 4A
Ličio jonų ir polimerų akumuliatoriai turi būti įkraunami reguliuojant srovę ir stebint įtampą. Šis modulis skirtas 2 segmentų akumuliatorių saugojimui ribojant srovę iki 4A kraunant ir iškraunant. Tai nėra kroviklis.
Specifikacija:
Apsauga nuo trumpojo jungimo;
Apsauga nuo perkrovos;
Apsauga nuo per didelio baterijos iškrovimo;
Apsauga nuo per didelės srovės;
Perkrovos aptikimo įtampa: 4.29v ± 0,025v;
Perdidelio iškrovimo aptikimo įtampa: 3.0v ± 0,1v;
Perdidelio iškrovimo aptikimo srovė: 9.8A;
Maksimali iškrovos srovė: 4A;
Darbinė temperatūra: -40- + 50 ℃;
Vidinis atsparumas : mažesnis kaip 21 m Ω;
Laikymo sąlygos: -40- + 80 ℃;
Ramybės srovė: mažesnė nei 3uA;
Efektyvumas: daugiau nei 50 000 valandų;

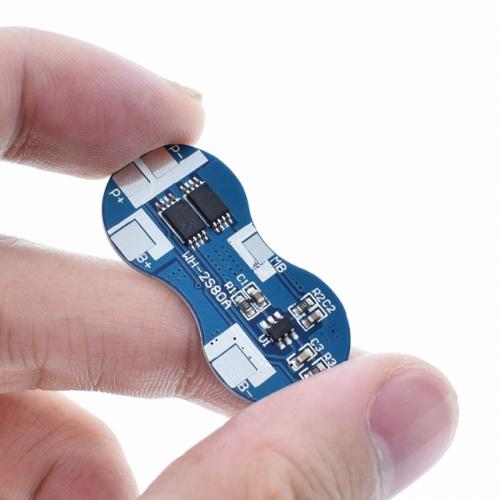

Dydis: 35x17x2mm.

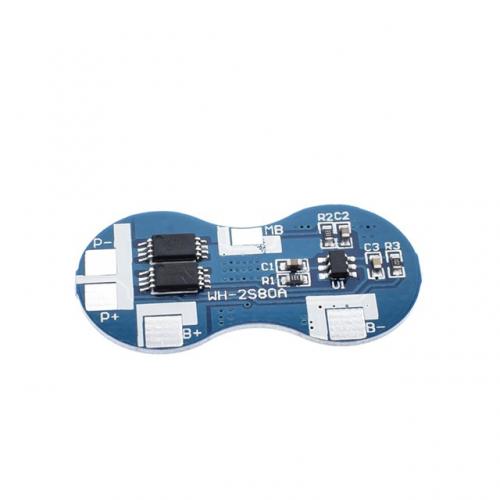

Litavimo taškai:
B + prijungtas akumuliatoriaus teigiamas polius;
B - prijungtas akumuliatoriaus neigiamas;
BM prijungtas prie tarpinių taškų tarp baterijų;
P + prijungimo įkrovimo / iškrovimo teigiamas polius (įkrovimo terminalo / iškrovimo pabaigos dalis);
P - neigiamo elektrodo įkrovimo / iškrovimo polius.
