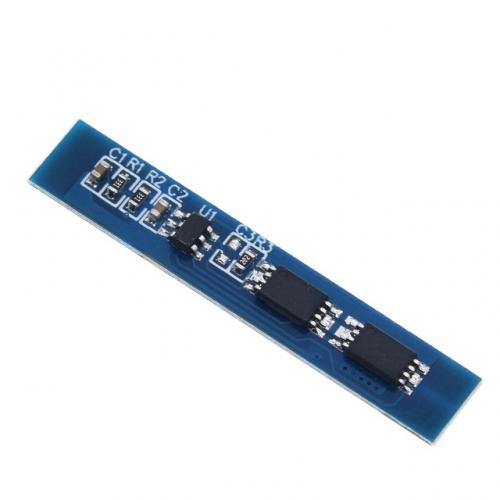

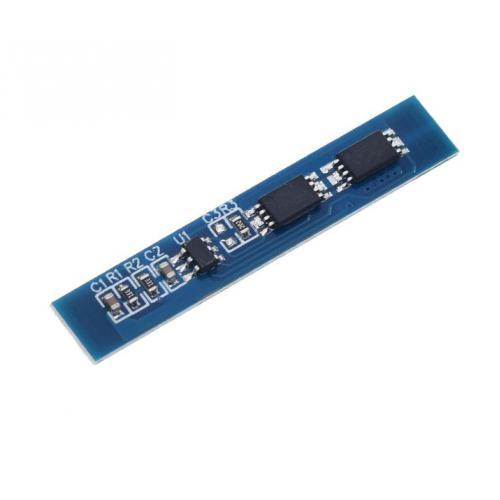

2s ličio baterijų krovimo ir apsaugos modulis 3A

2s ličio baterijų krovimo ir apsaugos modulis 3A

Ličio jonų ir polimerų akumuliatoriai turi būti įkraunami reguliuojant srovę ir stebint įtampą. Šis modulis skirtas 2 segmentų akumuliatorių saugojimui ribojant srovę iki 3A kraunant ir iškraunant. Tai nėra kroviklis.

Specifikacija:

Apsauga nuo trumpojo jungimo;

Apsauga nuo perkrovos;

Apsauga nuo per didelio baterijos iškrovimo;

Apsauga nuo per didelės srovės;

Perkrovos aptikimo įtampa: 4.25–4.35v ± 0,05v;

Perdidelio iškrovimo aptikimo įtampa: 2.3–3.0v ± 0,05v;

Maksimali iškrovos srovė: 3A;

Momentinė iškrovos srovė: 5A;

Darbinė temperatūra: -40- +50 ℃;

Vidinis atsparumas ： mažesnis kaip 45 m Ω;

Laikymo sąlygos: -40- + 80 ℃;

Ramybės srovė: mažesnė nei 3uA;

Efektyvumas: daugiau nei 50 000 valandų;

Dydis: 37x7x2mm.

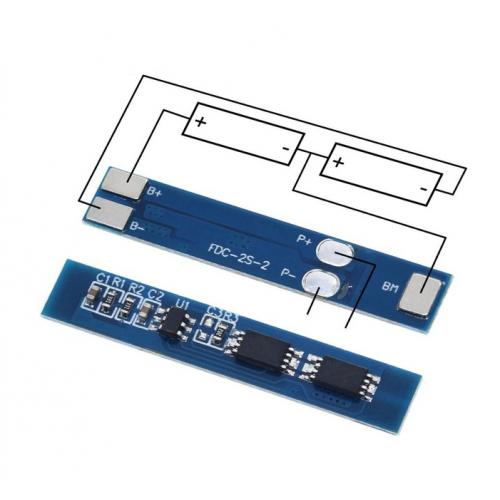

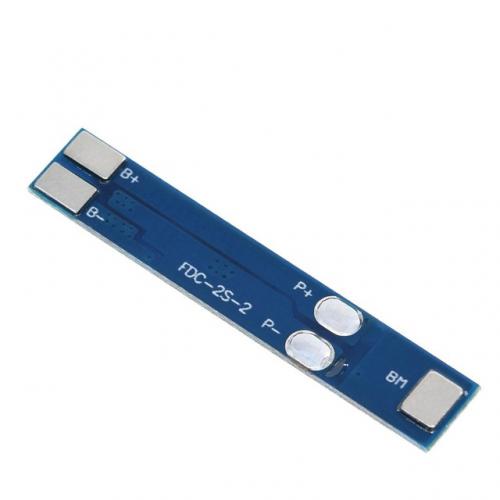

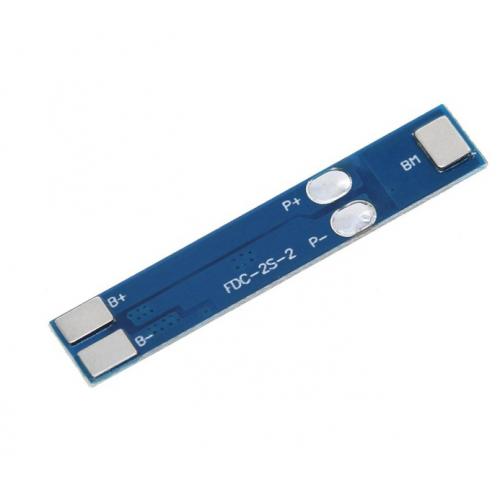

Litavimo taškai:

B + prijungtas akumuliatoriaus teigiamas polius;

B - prijungtas akumuliatoriaus neigiamas;

BM  prijungtas prie tarpinių taškų tarp baterijų;

P + prijungimo įkrovimo / iškrovimo teigiamas polius (įkrovimo terminalo / iškrovimo pabaigos dalis);

P - neigiamo elektrodo įkrovimo / iškrovimo polius.
