Raspberry Pi - Waveshare 16138 - Pan-Tilt priedėlis

Raspberry Pi - Waveshare 16138 - Pan-Tilt priedėlis

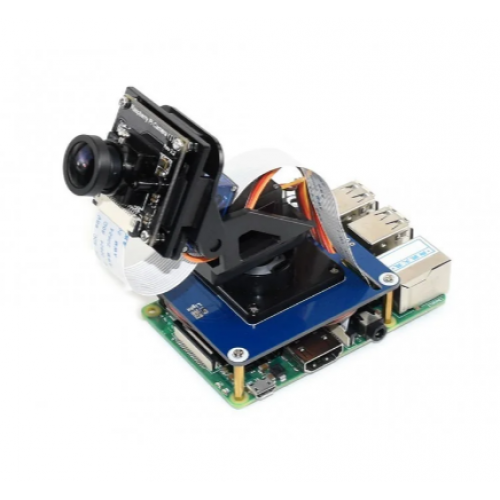

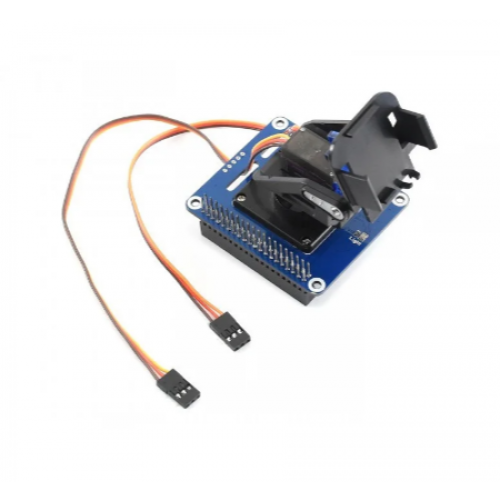

Specialus Raspberry Pi Pan-Tilt rinkinys su krepšeliu fotoaparatui įrengti. Dviejų ašių laikiklis su dviem serveriais, sumontuotas plokštėje, suderinamoje su R Pi mini kompiuteriu. Pasidaryk pats rinkinys. Jo dėka galite sukurti veido stebėjimo sistemą, judesio stebėjimą ir daugelį kitų įdomių projektų.

Siūlomas priedėlis skirtas Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B + minikompiuteriams. Plokštėje yra įmontuotas lustas PCA9685, užtikrinantis 12 bitų PWM signalo skiriamąją gebą, kuri užtikrina tikslų ir sklandų judėjimą. Jame taip pat yra šviesos intensyvumo jutiklis, valdomas kartu su judesio aptikimo moduliu per I2C ryšio sąsają. Taigi šioms funkcijoms atlikti reikalingi tik 2 kaiščiai. Lentoje sumontuotas šviesos keitiklis TSL2581FN su integruotu analoginiu-skaitmeniniu keitikliu užtikrina didelį modulio jautrumą.

Specifikacija:

• PWM valdiklis: PCA9685
• PWM skiriamoji geba: 12 bitų
• Šviesos jutiklis: TSL2581FN
• Jutiklio skiriamoji geba: 16 bitų
• Ryšio sąsaja: I2C
• Darbo įtampa: 3,3 V arba 5 V
• Matmenys: 56,6 x 65 mm.

Rinkinį sudaro:

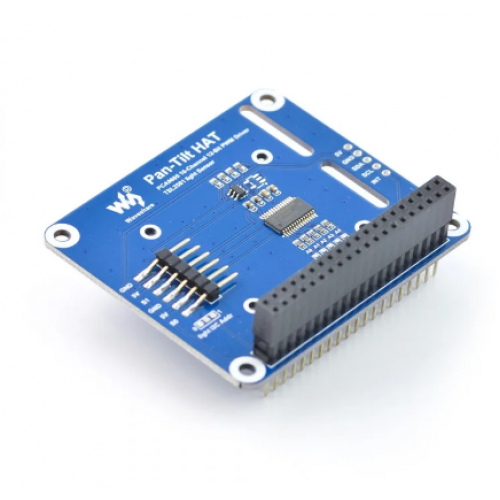

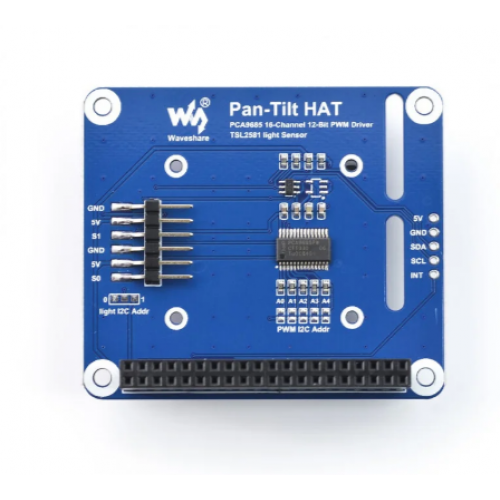

• Plokštė (-ės) Pan - Tilt - 1 vnt

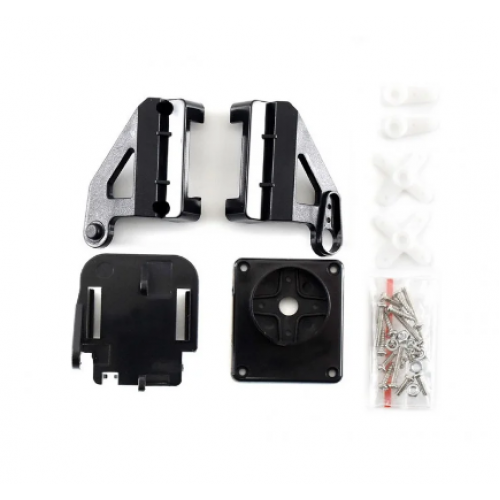

• Dviejų ašių servo laikiklis Pan - Tilt - 1 vnt

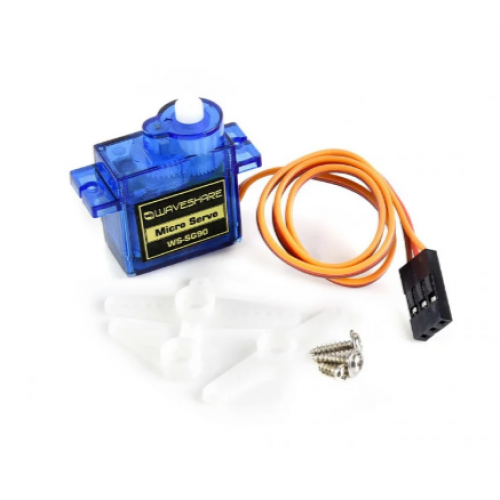

• Servo SG90 - 1 vnt

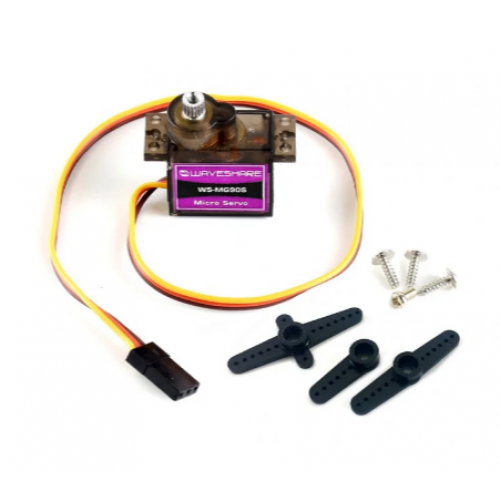

• MG90S servo - 1 vnt

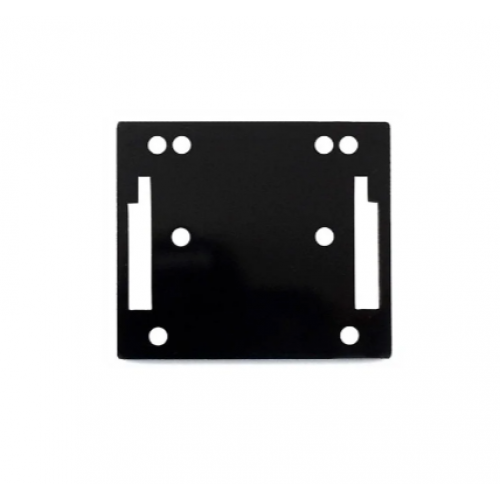

• Akrilo plokštė kamerai montuoti - 1 vnt
• Varžtai ir veržlės M2
• Raspberry Pi varžtų pakuotė - 1 vnt
