El. popierius E-Ink 7.5 800x480px - priedėlis su ekranu Raspberry Pi - Waveshare 13504

El. popierius E-Ink 7.5 800x480px - priedėlis su ekranu Raspberry Pi - Waveshare 13504

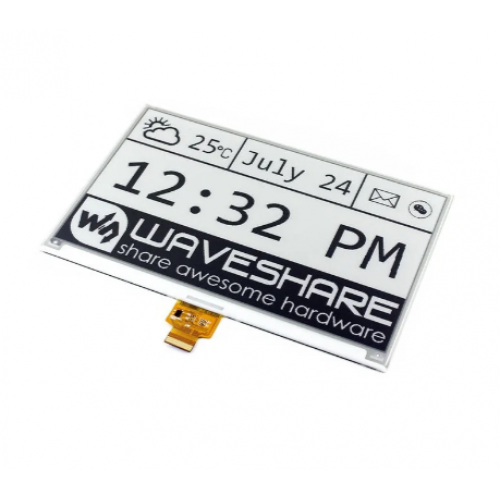

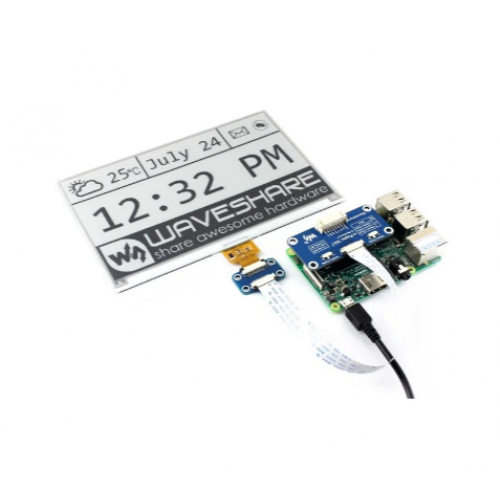

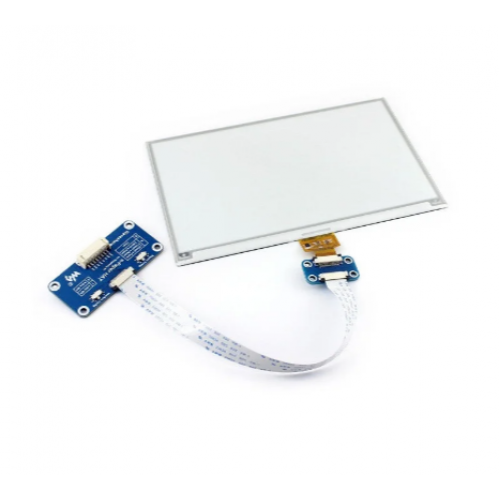

Elektroninio popieriaus ekranas, kurio įstrižainė yra 7,5, naudojant E – Ink technologiją, skiriamoji geba 800 x 480 px. Veikia su 3,3 V arba 5 V įtampa. Jis bendrauja per SPI sąsają. Tokie ekranai Rinkinyje yra HAT dangtelis, skirtas Raspberry Pi.

Kaiščiai:

• Pagrindinis modulis yra 8 kontaktų jungtis
• Maitinimo įtampa: maitinimo įtampa: 3,3 V arba 5 V
• GND – sistemos pagrindas
• SPI sąsajos DIN – PIN MOSI
• SPK sąsajos CLK laikrodžio kaištis
• CS – Chip pasirinkimas aktyvuojamas esant žemai būsenai
• DC – duomenų / komandos pasirinkimas
• Aukšta būsena – duomenys
• Žemas statusas – komandos
• RST – Išorinis atstatymas įjungiamas esant žemai būsenai
• UŽIMTAS – būsenos išėjimas Užimta, aktyvuojamas esant žemai būsenai

Specifikacija:

• Maitinimo įtampa: 3,3 V arba 5 V
• Maitinimas: 38 MW
• Sąsaja: SPI
• Išoriniai matmenys: 170,2 x 111,2 mm
• Ekrano dydis: 163,2 x 97,92 mm
• Pikselis: 0,205 x 0,204 mm
• Skiriamoji geba: 800 x 480 pikselių
• Ekrano spalva: juoda, balta
• Visas atnaujinimo laikas: 5 s
• Atnaujinimo galia: 38 mW
• Budėjimo režimu: iki 0,017 mW
• Pilka spalva: 2
• Žiūrėjimo kampas: 170 °
