Garso stiprintuvas SHIM - 3W mono stiprintuvas Raspberry Pi - Pimoroni PIM541

Garso stiprintuvas SHIM - 3W mono stiprintuvas Raspberry Pi - Pimoroni PIM541

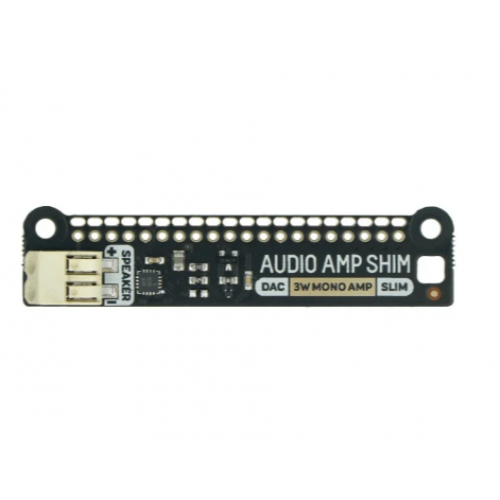

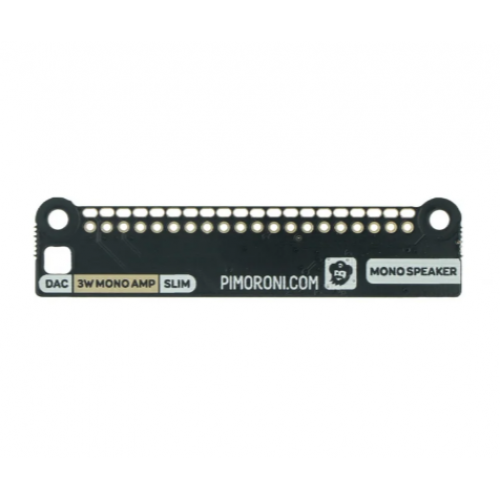

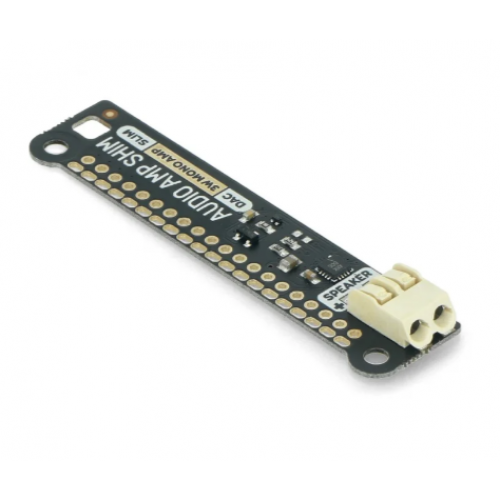

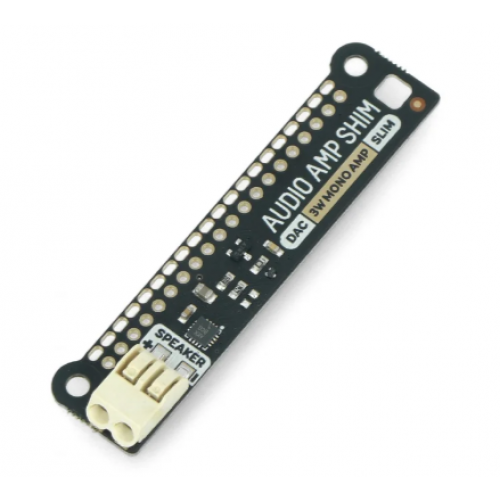

Mažas SHIM priedėlis skirtas Raspberry Pi minikompiuteriams, kuriuos gamina bendrovė Pimoroni. Priedėlis veikia kaip 3W monofoninis stiprintuvas. Lentoje yra terminalo jungtis, skirta garsiakalbiui prijungti. Plokštė yra pagrįsta MAX98357A lustu, kuris yra DAC ir stiprintuvo derinys. Lustas sustiprina Raspberry Pi skaitmeninį garsą ir perkelia jį į prijungtą garsiakalbį. Prie terminalo jungties galima prijungti bet kurį garsiakalbį. SHIM priedėlis yra labai mažas ir neužima papildomos vietos, todėl galite sukurti nedidelį gaubtą ir naudoti rinkinį kaip mažą MP3 grotuvą ar senovinio stiliaus radiją.

Lengviausias būdas viską nustatyti yra naudoti Pirate Audio programinę įrangą ir diegimo programą, kuri sukonfigūruoja I2S ir SPI sąsajas, taip pat įdiegia Mopids ir pasirinktinius papildinius, leidžiančius groti muziką iš Spotify ir vietinių failų.

Diegimo būdas:

• Naudokite atminties kortelę su naujausia Raspberry Pi OS versija
• Prisijunkite prie WiFi tinklo
• Atidarykite terminalą ir įveskite šias komandas
• git klonas https://github.com/pimoroni/pirate-audio
• cd piratas-garsas / mopidija
• sudo ./install.sh
• Iš naujo paleiskite Raspberry Pi
• Norėdami gauti daugiau informacijos, žiūrėkite vadovą arba mokymo programą.
• Arba galite sukonfigūruoti SHIM Audio Amp neįdiegę Mopida, naudodami Alsa Raspberry Pi OS, pridėdami šią eilutę faile /boot/config.txt
• dtoverlay = hifiberry-dac
• gpio = 25 = įjungtas, dh
• Jei jūsų Raspberry Pi turi garso lizdo jungtį, ją išjunkite komentuodami šią eilutę su ženklu #

Pagrindinės savybės:

• Chipas: MAX98357A
• Garso išvestis: vienspalvis 3 W
• Garsiakalbio jungtis: greitas prijungimas
• Priedėlio formatas: SHIM
• Tvirtinimo skylės: M2,5
• Pilnai surinktas
• Lituoti nereikia
• Suderinamas su visais Raspberry Pi moduliais su 40 kontaktų GPIO jungtimi
• Matmenys: 63,3 x 15,2 x 5,4 mm
