IPS LCD ekranas 1,14 240x135px - SPI - skirtas Raspberry Pi Pico - Waveshare 19340

IPS LCD ekranas 1,14 240x135px - SPI - skirtas Raspberry Pi Pico - Waveshare 19340

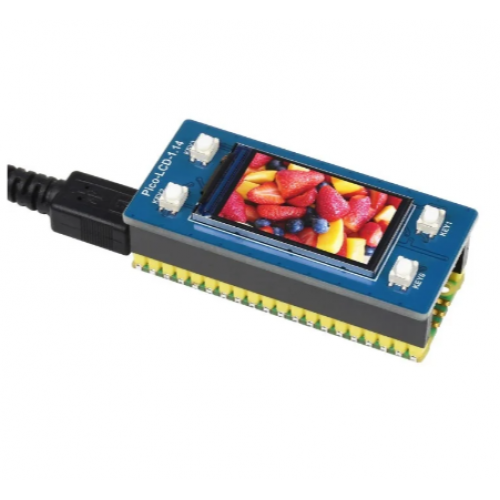

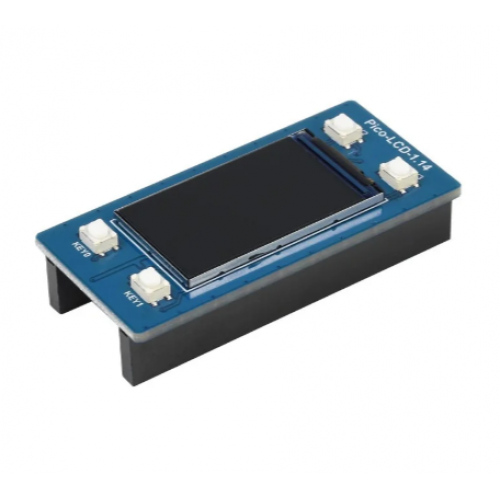

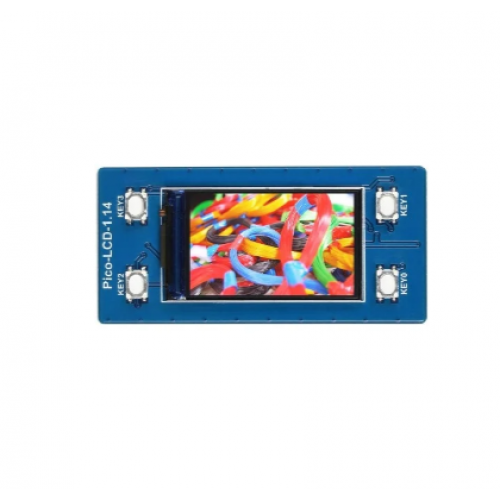

1,14 colio IPS skystųjų kristalų ekranas, skirtas Pico mini kompiuterio versijai Raspberry Pi. Ekrano skiriamoji geba yra 240 x 135 pikselių. Modulį gamina Waveshare ir jis komplektuojamas su ST7789 tvarkykle. Jame yra 4 naudojami mygtukai, skirti sąveikai su vartotoju. Ekrane naudojama SPI ryšio sąsaja ir maitinimas yra nuo 2,6 V iki 5,5 V. Jį galima užprogramuoti C / C ++ ir MicroPython kalba.

Jungtys:

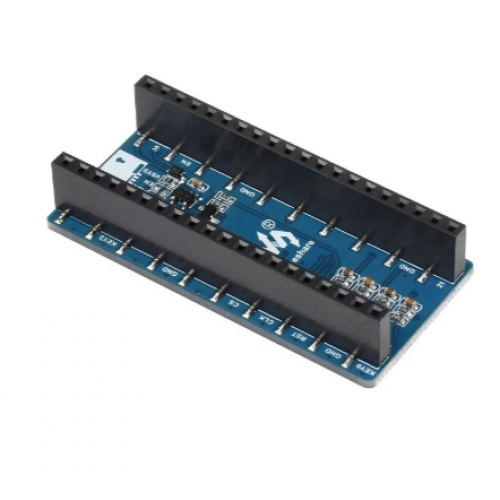

Ekrane yra moteriškų jungčių formos kištukai, kad būtų galima lengvai prijungti prie Raspberry Pi Pico. Tarp kaiščių yra:

• VBUS - maitinimo kaištis nuo 3,3 V iki 5,5 V
• VSYS - maitinimo kaištis nuo 1,8 V iki 5,5 V
• GND - sistemos žemė
• KEY0 - naudingumo mygtuko kaištis
• KEY1 - naudingumo mygtuko kaištis
• KEY2 - naudingumo mygtuko kaištis
• KEY3 - naudingumo mygtuko kaištis
• LCD_DC - kaiščių pasirinkimas: duomenys / komandos (aukšta būsena: duomenys žemos būsenos: komandos)
• LCD_CS - lusto pasirinkimas (aktyvuojamas žemos būsenos)
• LCD_CLK - SPI magistralės laikrodžio išvestis
• LCD_DIN - SPI magistralės duomenų išvestis
• LCD_RST - atstatymo kaištis (aktyvuota žemos būsenos)
• LCD_BL - apšvietimo kaištis

Specifikacija:

• Suderinama su: Raspberry Pi Pico
• Įstrižainės dydis: 1,14 "
• Raiška: 240 x 135 px
• Ekrano tipas: IPS LCD
• Ryšio sąsaja: SPI
• Spalvų gama: 65 K RGB spalvos
• Pikselių dydis: 0,1101 x 0,1035 mm
• Įrengtas 4 tinkami naudoti mygtukai
• Valdiklis: ST7789
• Darbinė įtampa: nuo 2,6 V iki 5,5 V
• Programavimo kalba: C / C ++ / MicroPython
• Matmenys: 52 x 25 mm
