OLED priedėlis skirtas Photon Micro - SparkFun DEV-13628
OLED priedėlis skirtas Photon Micro - SparkFun DEV-13628

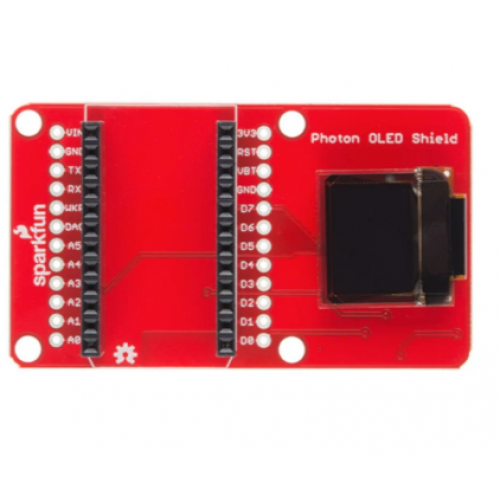

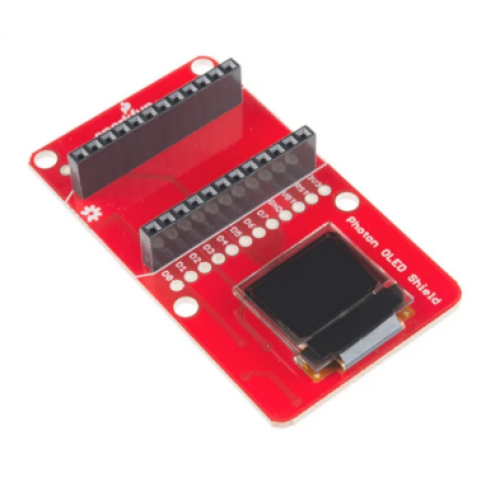

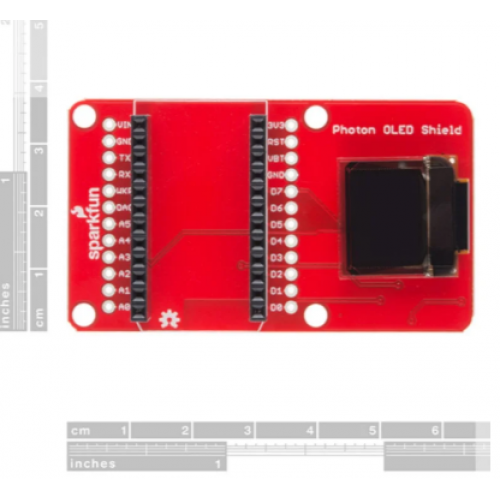

Plokštė su mėlynu vienspalviu OLED ekranu – 0,66 "su 64 x 48 pikselių skiriamąja geba skirta moduliui Particle Photon. Plokštėje yra pramoniniu būdu lituojamos kaiščių juostos, kurias tiesiog reikia prijungti prie pagrindinio modulio. plokštėje yra skylės su GPIO kaiščiais.
Įvestys
Priedėlis yra su sulituotais kaiščiais, kad būtų lengviau

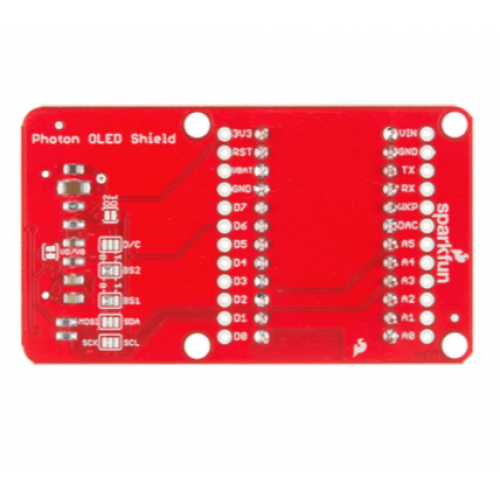

prijungti Photon modulį. Kitoje plokštės pusėje yra 'džemperis':
- VD / VB – trumpiklis, leidžiantis pakeisti maitinimo šaltinį iš
maitinimo šaltinio į akumuliatoriaus energiją.
- D1 / D2 turėtų būti
uždarytas, jei naudojamas I2C.
- D / C – naudojant 3,3 V,
reikia uždaryti iki 1, o esant 0 V – uždaryti iki 0. Jei naudojate SPI,
džemperį turite palikti atvirą.
- BS1 ir BS2 – džemperiai,
kurie nustato naudojamą sąsają SPI arba I2C.
- BS1 – PIN – BS2
- SPI – 0 – 0
- I2C – 1 – 0
- 8 bitų lygiagretus (6800) – 0 – 1
- 8 bitų lygiagretus (8080) – 1 – 1
Specifikacija:
- Ekranas: vienspalvis OLED
- Įstrižainė: 0,66 "
- Rezoliucija: 64 x 48 px
- Komunikacija: SPI arba I2C
- Sulituoti kaiščiai
- Suderinamas su: Photon Core
