NanoPi NEO v1.4 - Allwinner H3 keturių branduolių 1,2 GHz + 512 MB RAM - be jungčių

NanoPi NEO v1.4 - Allwinner H3 keturių branduolių 1,2 GHz + 512 MB RAM - be jungčių

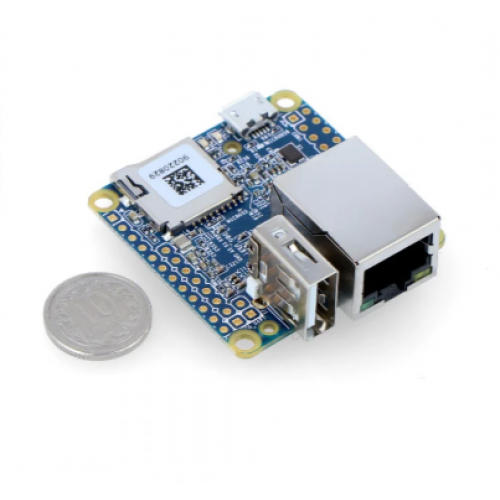

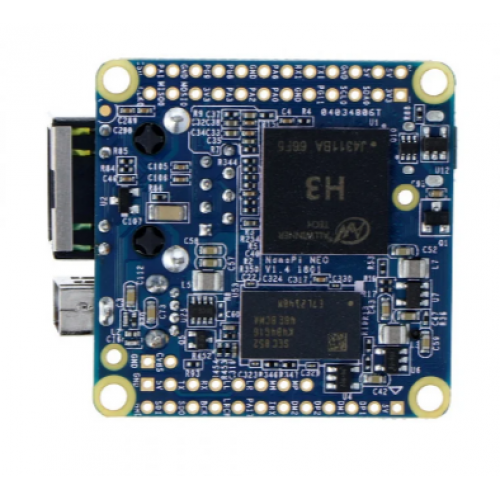

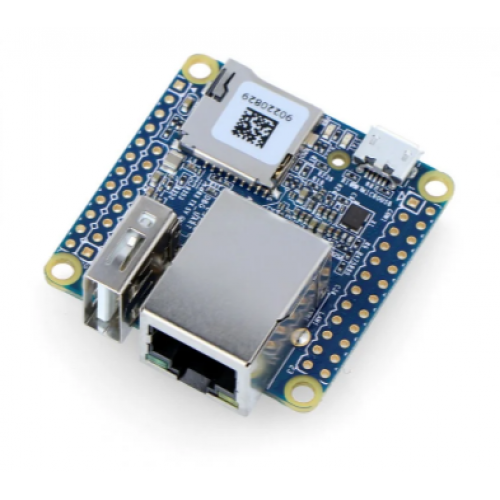

Miniatiūrinis NanoPi kompiuteris Neo v1.4 versijoje su 1,2 GHz Allwinner H3 keturių branduolių ARM Cortex-A7 procesoriumi. Plokštė turi 512 MB DDR3 RAM, įmontuotą Ethernet prievadą ir USB + 2x USB pagrindo lizdą ant 2,54 mm, 36 GPIO kaiščius, microSD kortelės angą. Veikia su u-boot ir UbuntuCore sistemomis. Versija v1.4 turi 4 kontaktų garso sąsają, 2 kontaktų CVBS sąsają, palaiko IC maitinimo valdymą ir turi skyles radiatoriaus tvirtinimui.

Ko reikia norint paleisti NanoPi minikompiuterį?

MicroSD atminties kortelė - laikmena, kurioje bus įdiegta operacinė sistema.

Maitinimo blokas su microUSB - 5 V kištukas su 2 A srovės galia

NanoPi Neo operacinė sistema

NanoPi veikia su gamintojo parengtomis sistemomis: u-boot ir UbuntuCore. Prietaiso diskas gali būti microSD kortelė, kurią galite įsigyti mūsų parduotuvėje.

NanoPi Neo mini kompiuterio ryšys

Minikompiuteris turi pagrindines ryšio sąsajas, kurias galima rasti PC klasės biuro kompiuteriuose. Be anksčiau minėtų garso ir vaizdo sąsajų, vartotojas turi galimybę jomis naudotis:

• 1x USB A + 2x USB Host jungtis ant 2,54 mm kaiščių, po kuria galite prijungti, pvz., Pelę, klaviatūrą, WiFi kortelę ar flash atmintinę. Jei paaiškėja, kad lizdų yra per mažai, galite padidinti jų skaičių naudodami išorinį USB HUB. Smeigtukų sąsajos gali būti sujungtos kabeliais
• Ethernet lizdas, ty galimybė tiesiogiai prisijungti prie LAN

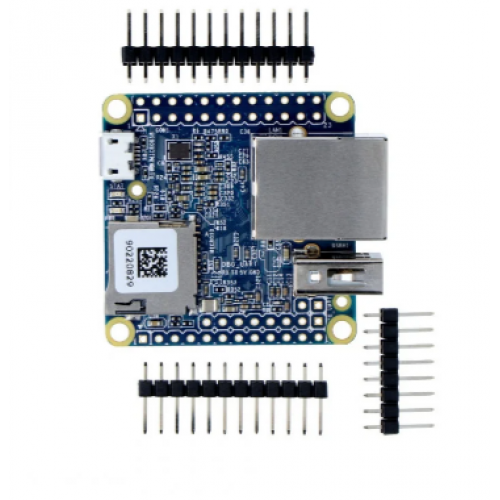

• GPIO x 36 pin - bendrosios paskirties išėjimai / įėjimai, kurie gali būti naudojami šviesos diodams, mygtukams, variklio valdikliams valdyti. Tarp jų yra sąsajas palaikantys kaiščiai: I2C, SPI ir UART. Smeigtukai turėtų būti lituojami patys, mūsų parduotuvėje galima įsigyti auksinių segtukų rastrines juosteles 2,54 mm
• microSD lizdas - microSD atminties kortelės lizdas, kuriame galima įdiegti operacinę sistemą

Specifikacija:

• Procesorius-Allwinner H3
• Core-Quad-Core ARM Cortex A7
• Systems-u-boot
• UbuntuCore
• Laikrodis - 1,2 GHz
• Atmintis RAM-512 MB
• Atmintis - microSD kortelė
• GPIO lizdas-36 kontaktų jungtis
• savaiminiam litavimui
• Maitinimo šaltinis-5 V / 2 A - microUSB
• Plytelių matmenys-40 x 40 mm
• Sąsajos
• USB Host-1 x USB lizdas A
• 2 x USB priegloba ant 2,54 mm kaiščių
• Tinklo sąsaja - Ethernet 10/100 Mbps
• Vaizdo įrašas
• Garso-garso išvestis ir mikrofonas
• ant GPIO jungties
• Ryšiai - UART, SPI, I2C, GPIO, PWM
• Derintuvas-nuoseklusis prievadas 4pin / 2.54mm
• Papildomas įmontuotas LED
• CVBS 2 kontaktų sąsaja
• Palaiko IC maitinimo valdymą
• Radiatoriaus tvirtinimo skylės
