NanoPi NEO Air WiFi - Allwinner H3 Quad-Core 1.2GHz + 512MB RAM + 8GB eMMC

NanoPi NEO Air WiFi - Allwinner H3 Quad-Core 1.2GHz + 512MB RAM + 8GB eMMC

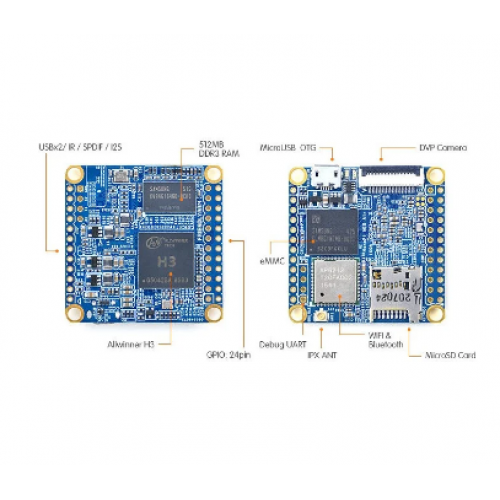

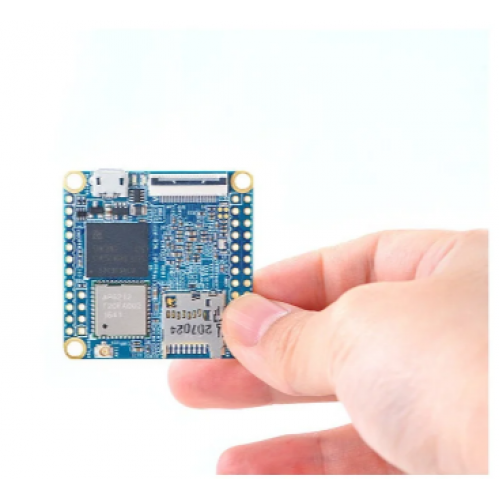

Neo Air versijos miniatiūrinis kompiuteris NanoPi su Allwinner H3 keturių branduolių ARM Cortex-A7 procesoriumi, kurio laikrodžio dažnis yra 1,2 GHz. Tile turi 512 MB DDR3 RAM, 8 GB eMMC, įmontuotą modulį wi-fi ir Bluetooth 4.0 bei lizdą micro usb + 2 x USB Host ant kaiščių 2,54 mm, 36 GPIO, jungtį atminties kortelės microSD. Veikia su gamintojo sistemomis, u-boot ir UbuntuCore.

Ko reikia norint paleisti mini kompiuterį NanoPi?

MicroSD atminties kortelė - laikmena, kurioje bus įdiegta operacinė sistema

Maitinimo blokas su micro usb jungtimi - 5 V, esant maksimaliai 2 A apkrovos srovei

Komunakacija:

Minikomputeris turi pagrindines ryšio sąsajas, kurias galima rasti kompiuterių klasės kompiuteriuose. Be anksčiau išvardytų garso ir vaizdo jungčių, vartotojas gali:

1x USB A + 2x USB Host ant 2,54 mm smeigtukų, prie kurių galima prijungti, pavyzdžiui, pelę, klaviatūrą, Wi-Fi kortelę arba USB atmintinę. Jei pastebėsite, kad lizdai yra per trumpi, galite padidinti jų skaičių naudodami išorinį USB HUB. Pinach rodomas sąsajas galima sujungti laidais.

Wi-Fi modulis, t.y. galimybė tiesiogiai prisijungti prie tinklo.

Bluetooth 4.0 ryšiui palaikyti standartiniame BT.

GPIO x 36 kontaktų išėjimai / įėjimai su bendra paskirtimi, kurie gali būti naudojami šviesos diodų, mygtukų, variklių tvarkyklių valdymui. Tarp jų yra sąsajas palaikantys kaiščiai: I2C, SPI ir UART. Smeigtukai turi būti lituojami atskirai, mūsų parduotuvėje galima įsigyti 2,54 mm auksinių segtukų rastro juostelių.

lizdas microSD lizdui, skirtas atminties kortelės microSD, kuriame galima įdiegti operacinę sistemą.

Galia:

Kaip maitinimo šaltinį sistema naudoja microUSB jungtį. Gamintojas rekomenduoja, kad jungtyje nurodytos įtampos vertė būtų 5,0, o naudojamo maitinimo šaltinio išėjimo srovė būtų ne mažesnė kaip 2,0 A. Mūsų asortimente rasite šiuos parametrus atitinkančius maitinimo šaltinius, pavyzdžiui: maitinimo šaltinis Extreme 2.1 A.

Starterio rinkinys:

Gamintojas patogioje krūtinėje paruošė jutiklių ir modulių rinkinį, kuris palengvina darbo su minikompiuteriu pradžią.

Specifikacija:

• Procesorius-Allwinner H3
• Core-Quad-Core ARM Cortex A7
• Systems-u-boot
• UbuntuCore
• Laikrodžio dažnis-1,2 GHz
• RAM-512 MB
• Atmintis - 8 GB eMMC
• microSD atminties kortelė
• GPIO Socket-36-pin jungtis
• savaiminiam litavimui
• Maitinimas-5 V / 2 A - microUSB

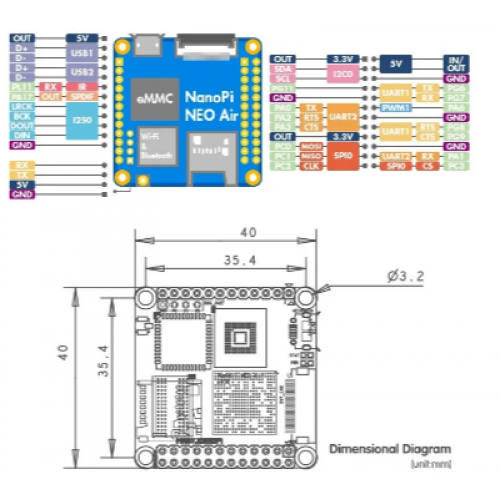

• Plytelių dydžiai-40 x 40 mm
• Sąsajos
• USB-Host-1 micro-USB lizdas
• 2 x USB Host ant 2,54 mm kaiščių
• Network interface-Wi-fi 802.11 b/g/n
• Ryšys - Bluetooth 4.0
• Vaizdo įrašas -
• Garso išėjimas GPIO jungtyje
• Ryšiai su UART, SPI, I2C, GPIO, PWM
• Derintuvas-nuoseklusis prievadas 4pin / 2,54 mm
• Papildomas įmontuotas LED
