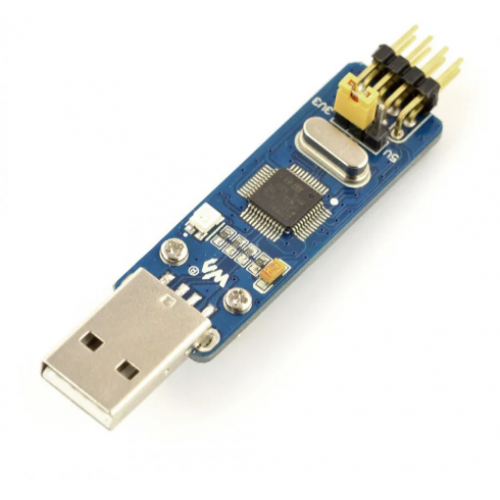

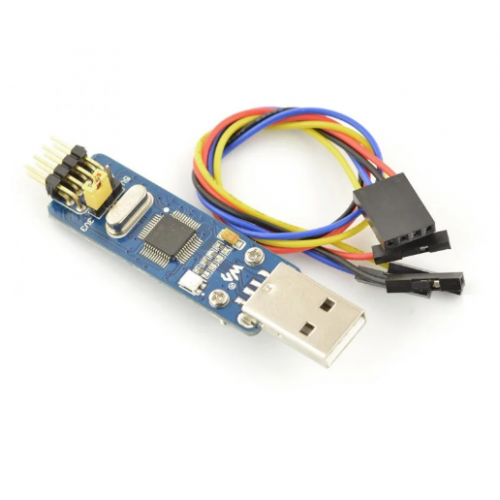

Programuotojas / derintuvas STM8 / STM32 suderinamas su ST-LINK / V2 mini - Waveshare 10053

Programuotojas / derintuvas STM8 / STM32 suderinamas su ST-LINK / V2 mini - Waveshare 10053

Įrenginys naudojamas kaip STM8 ir STM32 modulių programuotojas ir derintuvas. Jis veikia esant 3,3 V ir 5 V įtampai, kurią galima pasirinkti trumpikliu. Jame yra įmontuotas 500 mA saugiklis, kad nebūtų pažeisti programuojami moduliai.

Ryšys su kompiuteriu

Norėdami prisijungti prie kompiuterio per USB sąsają, turite įdiegti tvarkykles, kurios yra prieinamos Windows 7, Vista ir XP.

Jungtis su STM8 / STM32:

• Ryšys su STM8 mikrovaldikliais per SWIM sąsają
• VCC - MCU VCC - modulio galia
• SWM - MCU SWIM - PIN SWIM sąsaja
• GND - GND - Sistemos pagrindas
• RST - MCU RESET- Reset

Prisijungimas su STM32 mikrovaldikliais per SWD sąsają

• VCC - MCU VCC - modulio maitinimas
• SWDIO - MCU SWDIO - Pin SWD sąsaja
• GND - GND - sistemos įžeminimas
• SWCLK - MCU SWCLK - linijinio laikrodžio sąsaja SWD

Specifikacija:

• Programuotojo / derintuvo moduliai STM8 ir STM32
• Išėjimo įtampa 3,3 V ir 5 V parenkama su trumpikliu
• Prijungimas prie kompiuterio per USB
• Programuotojas leidžia jums pasiekti Flash ROM, EEPROM, FAILURE rate ir kt.
• Derintuvas palaiko žingsnis po žingsnio pertraukimo taško funkcijas, kintamųjų ir registrų peržiūrą ir kt.
• Programinės įrangos atnaujinimo galimybė
• Palaikoma programinė įranga:
• ST-LINK Utility v2.0 +
• STVD 4.2.1+ versija
• STVP versija 3.2.3+
• IAR EWARM V6.20 + versija
• IAR EWSTM8 versija v1.30 +
• KEIL RVMDK V4.21 + versija
• ATOLLIC
• TASKS
