M5StickC Plus - interneto kūrimo modulis - ESP32-PICO

M5StickC Plus - interneto kūrimo modulis - ESP32-PICO

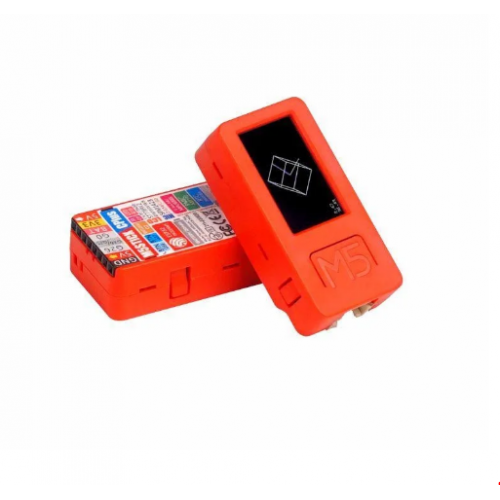

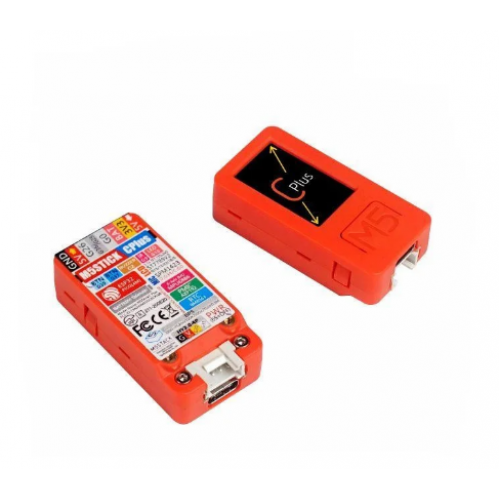

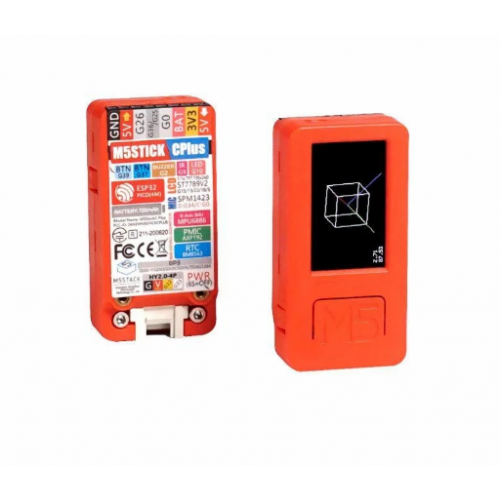

ESP32-PICO-D4 pagrindu pagamintame M5StickC Plus įrengtas didesnis M5StackC ekranas. Plus versijoje naudojamas 1,14 colių spalvotas ekranas , taip pat mažesnis ekrano atitikmuo, jis idealiai tinka visiems nešiojamų įrenginių projektams, taip pat miniatiūriniams IoT sistemos valdikliams ar pagrindiniams švietimo projektams.

StickC modulio parinktis, plėtiniai ir papildymai

Stick serijos gaminiuose yra 6 ašių IMU, nuolat stebintis prietaiso padėtį, kuris, be kitų dalykų, leidžia iškviesti anksčiau užprogramuotas funkcijas judant arba keičiant prietaiso padėtį. Ryšiui modulis naudoja Wi-Fi ir Bluetooth ryšio modulius, integruotus su pagrindiniu valdikliu.

Taip pat galite įsigyti StickC modulių:

• RTC laikrodis BM8563
• mikrofonas MPU6886
• du programuojami mygtukai
• infraraudonųjų spindulių siųstuvas
• raudonas šviesos diodas
• Įmontuota Li-Pol 120 mAh / 3,7 V baterija

M5Stack sukurti įrenginiai taip pat išsiskiria dideliu išplėtimo modulių skaičiumi ir patogumu naudotis. Visus plėtinius galima sujungti naudojant GPIO jungtis (šiuo atveju tai yra specialūs Stick Hat įrenginiai) arba Grove jungtimis (su šia jungtimi galime prijungti tiek specialius jutiklius, tiek jutiklius iš Grove sistemos). Prietaisui maitinti ir įkrauti naudojamas USB C prievadas, maitinimo įtampa yra 5 V, o srovės galia - 500 mA.

Programavimas ir darbas su moduliu

Be maitinimo šaltinio, USB C jungtis taip pat naudojama mūsų mažam moduliui programuoti. Šiuo klausimu turime gana platų pasirinkimą, nes M5StickC galima programuoti 3 būdais, naudojant UIFlow, Arduino IDE ir MicroPython. Norint tinkamai atlikti modulio darbą su kompiuteriu, jums taip pat reikalinga CP210X tvarkyklė, kurios diegimą išsamiai aprašė gamintojas ir M5Burner arba Easy Loader programa, leidžianti įkelti jus dominančią programinę aparatinę įrangą.

Specifikacija:

• Valdiklis: ESP32-PICO
• Flash atmintis: 4 MB
• Maitinimas: 5 V / 500 mA
• Jungtys: GPIO, USB C, Grove
• Ekranas: spalvotas, 1,14 TFT LCD
• PMU: AXP192
• RTC: BM8563
• Baterija: 120 mAh / 3,7 V
• Darbinė temperatūra: nuo 0 ° C iki 40 ° C

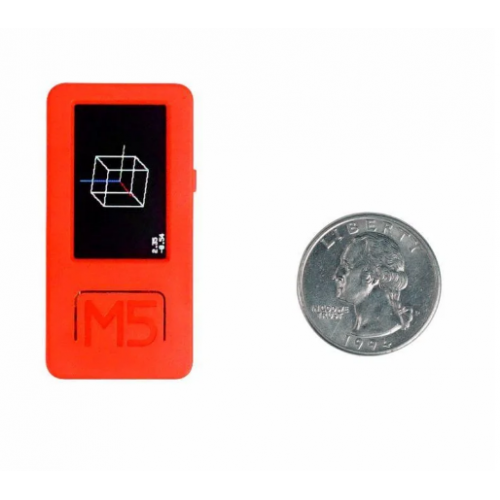

• Matmenys: 48,2 x 25,5 x 13,7 mm
• Svoris: 15 g
