ATOM HUB DIY Proto Board rinkinys - M5Atom kūrimo modulio prototipų rinkinys

ATOM HUB DIY Proto Board rinkinys - M5Atom kūrimo modulio prototipų rinkinys

ATOM HUB DIY Proto Board rinkinys leidžia patogiai prototipuoti savo projektus naudojant M5Atom plėtros modulį. Tai leidžia vartotojams kurti grandines ir prijungti papildomus išorinius įrenginius - viskas pagal individualius poreikius ir scenarijus. Prototipų plokštėje yra Grove jungtis, o rinkinyje taip pat yra VH-3,96 mm 4 ir 3 kontaktų arba nuolatinės srovės jungtys. Be to, korpusas buvo suprojektuotas taip, kad būtų lengviau sutvarkyti naudojamus laidus.

Ypatingos ATOM HUB DIY Proto Board rinkinio savybės:

• Rinkinys suderinamas su M5Atom Matrix / M5Atom Lite
• Kompaktiškas dizainas
• Taip pat tinka naudoti pramonėje
• Įrengtas daug laidų ir sąsajų, kurios praplečia prototipų modulio galimybes
• Komponentų konstrukcijoje taip pat yra patogių tvirtinimo skylių
• Darbas su ATOM HUB DIY Proto Board rinkinys kuria kūrybišką pasidaryk pats ir leidžia jums kurti savo projektus naudojant M5Stack modulį

Siūlomas naudojimas:

• Plokštė, skirta išplėsti M5Atom kūrimo modulio galimybes
• Projekto komponentas: pramoninio valdiklio mazgas
• Periferinis ryšys
• Pasidaryk pats aparatūra

Techninės rinkinio specifikacijos:

• VH-3,96 mm 4 kontaktų jungtis - 1 vnt.
• VH-3,96 mm 3 kontaktų jungtis - 6 vnt.
• 5 V nuolatinės srovės įvestis - 1 vnt.
• Grove jungtis - 1 vnt.
• Korpuso medžiaga: plastikas (PC)
• Įrengtos patogios tvirtinimo angos

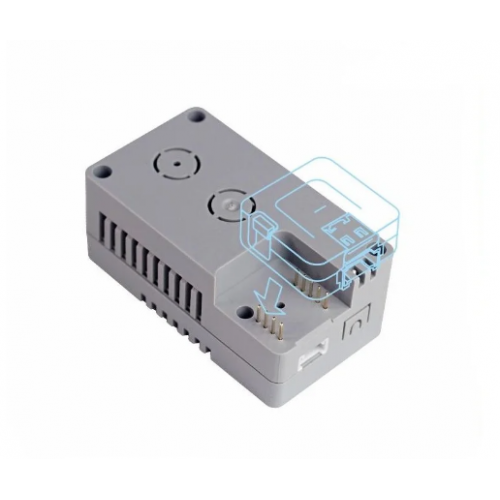

• Vieta M5Atom kūrėjo moduliui
• Korpuso spalva: pilka
• Surinkto rinkinio matmenys: 72 x 40 x 30 mm
• Svoris: 93 g

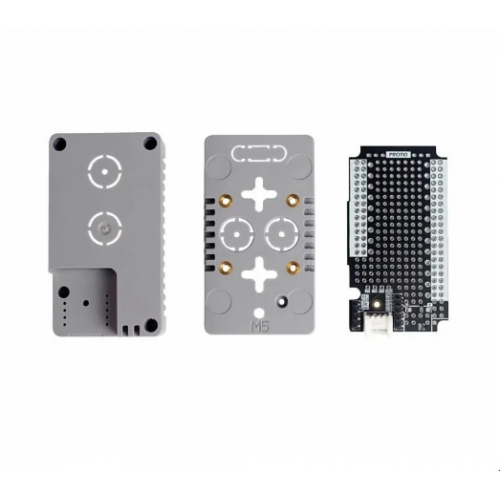

Rinkinio turinys:

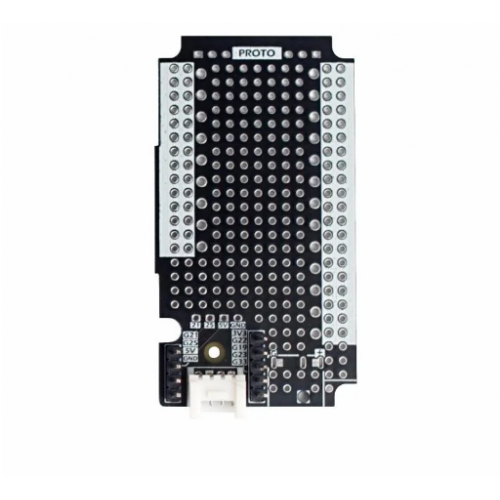

• Prototipų plokštė su Grove jungtimi

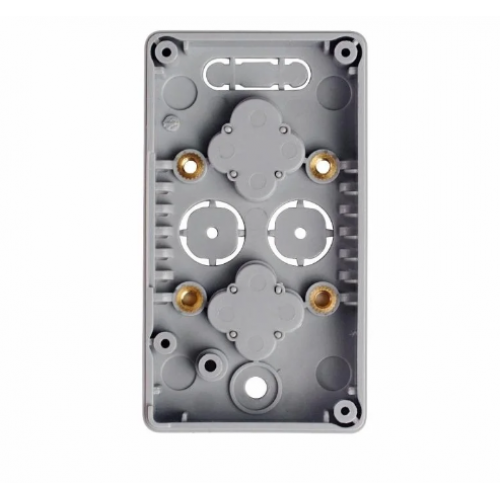

• Korpusas priekinio ir galinio dangčio pavidalu

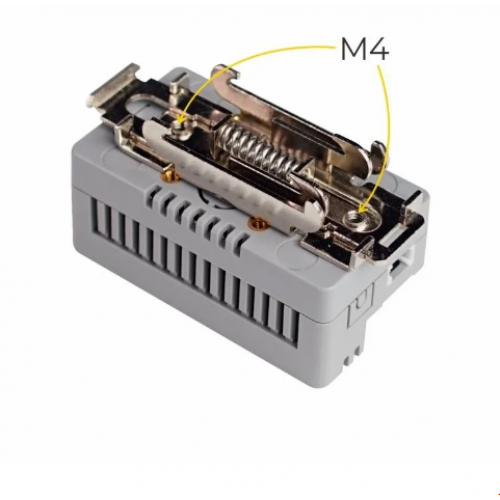

• DIN bėgis su M4 tvirtinimo angomis
• VH-3,96 mm 4 kontaktų jungtis - 1 vnt. (kištukas + lizdas)
• Jungtis VH-3,96 mm 3 kontaktų - 6 vnt. (lizdas + kištukas)
• Maitinimo lizdas DC 5 V
• Dulkių dangtis - 4 vnt
• Plastikinis dangtelis skylėms - 2 vnt
• Dvipusė magnetinė juosta - 4 vnt
• Guminės kojelės nuo slydimo - 4 vnt
• Cilindriniai magnetai - 4 vnt
• Savisriegis šešiakampis varžtas M2 x 6 mm - 4 vnt
• Šešiakampis varžtas M4 x 10 mm - 2 vnt
• Mašininis varžtas su šešiakampiu galvute su šešiakampiu lizdu M2 x 20 mm - 1 vnt
• Allen veržliarakčiai M2 ir M4
