Seeeduino Xiao - SAMD21 ARM Cortex M0+ - suderinamas su Arduino

Seeeduino Xiao - SAMD21 ARM Cortex M0+ - suderinamas su Arduino

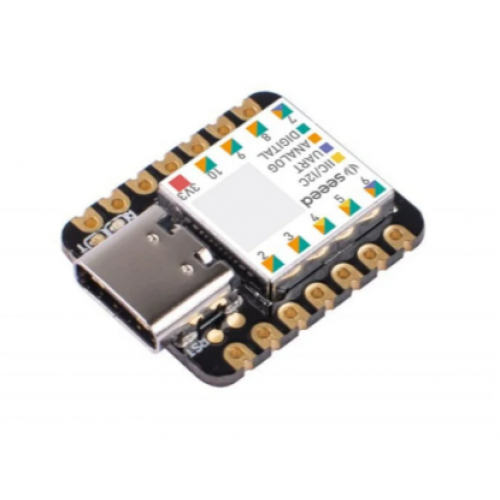

Nedidelis modulis, kuriame sumontuotas SAM2D1G18ARM Cortex M0+ mikrovaldiklis su 256 kB flash ir 32 kB SRAM, suderinamas su Arduino. Plokštėje yra 14GPIO jungčių, įskaitant 11 skaitmeninių/ analoginių, 10 PWM, DAC, I2C, UART, SPI, SWD. Modulis turi aprašytus išėjimus, kad būtų galima lengvai prijungti. Modulio išėjimai veikia su 3,3 V įtampa. 5 V įtampa modulis maitinamas per C tipo USB jungtį.

Kai kurie Seeeduino Xiao išėjimai turi skirtingas funkcijas, kai kurie A1/D1-A10/D10 kaiščiai turi PWM funkciją, kaištis A0/D0 turi DAC funkciją, kuri leidžia gauti tikrą analoginį signalą, o ne PWM. Seeeduino Xiao naudoja USB C jungtį maitinimui ir kodo įkėlimui. Galinėje plokštės pusėje taip pat yra kaladėlės, kurios leidžia plokštę maitinti iš akumuliatoriaus. Plokštę galima programuoti naudojant Arduino IDE aplinką. Modulyje įrengtas 32 768 KHz kvarcinis rezonatorius, kuris užtikrina grandinės stabilumą.

Pagrindinės Seeeduino Xiao savybės:

• Efektyvus mikrovaldiklis: SAMD21 ARM Cortex M0+ 32 bitų 48 MHz su 256 kB flash ir 32 kB SRAM
• Platus suderinamumas: programuojamas Arduino IDE.
• Lengvas projektavimas
• Maži matmenys: 23,5 x 17,5 mm
• Daug sąsajų: 11 skaitmeninių / analoginių įvesties / išvesties, 10 PWM, 1 DAC, 1 SWD, 1 I2C, 1 UART, 1 SPI

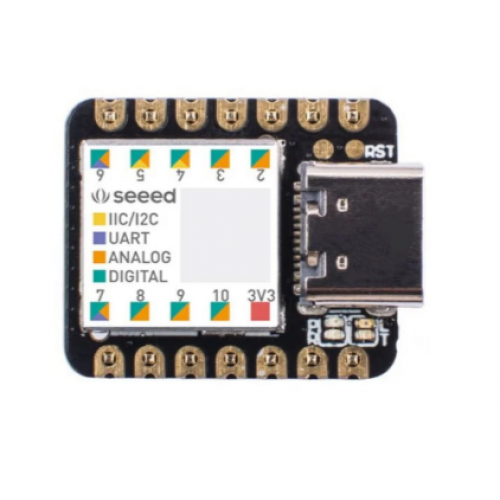

Seeeduino Xiao modulio išėjimai:

Modulis turi 14 GPIO, įskaitant populiarias ryšio sąsajas, tokias kaip: skaitmeninės ir analoginės įvesties/išvesties, PWM, I2C, UART, SPI. Visi išėjimai aprašyti plokštėje

Specifikacijos:

• Įranga: SAMD21 ARM Cortex M0+ 48 MHz
• Flash atmintis: 256 kB
• SRAM: 32 kB
• GPIO: 14
• Skaitmeninės / analoginės įvestys / išvestys: 11
• I2C: 1
• SPI: 1
• UART: 1
• PWM: 10
• Maitinimo šaltinis: 5 V - USB C
• Darbinė įtampa: 3,3 V
• Ryšys: USB 3.0, USB 3.0, USB 3.0, USB 3.0: USB C
• Šviesos diodai: 1x naudotojo šviesos diodas, 1x maitinimo šviesos diodas, 2x nuosekliojo ryšio šviesos diodas
• Iš naujo nustatymo mygtukas
• Maitinimo trinkelės: baterijoms prijungti
• Suderinamas su Arduino IDE
• Matmenys: 23,5 x 17,5 x 3,5 mm

Rinkinį sudaro:

• Seeeduino Xiao modulis
• 2x 7 kontaktų jungtis
• 4x lipdukas
