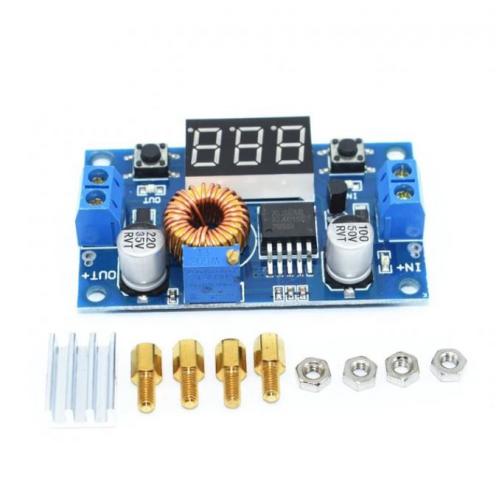

DC/DC įtampos keitiklis iš 4-38V į 1.25-36V 75W+ voltmetras (STEP DOWN)

DC/DC įtampos keitiklis iš 4-38V į 1.25-36V 75W+ voltmetras (STEP DOWN)

Šis gaminys yra 180 KHz fiksuoto dažnio PWM (STEP DOWN) DC / DC modulis, galintis atlaikyti 5A apkrovą su didelio efektyvumo, mažo bangavimo ir puikios linijos bei apkrovos reguliavimu. Modulis su įtampos matuokliu galinčiu parodyti įėjimo ir išėjimo įtampa, o įtampa gali būti pakoreguota per mygtuką, kad būtų pagerintas voltmetro tikslumas.

Funkcijos:

1. LED maitinimo indikatorius.

2. Mygtukas, skirtas įvesties arba išėjimo įtampos matavimui pakeisti, ir LED rodo srovės arba išėjimo įtampą; Rodmenis galima išjungti kitu mygtuku. Minėti dydžiai gali būti įsimintini ir nebus prarasti net jei maitinimas bus nutrauktas. (Rodmuo šviečiančiant „IN“ LED šviesos diodui rodys  įvesties įtampos reikšmę, o su šviečiant „OUT“ šviesos diodui bus rodoma išėjimo įtampa).

3. Voltmetro kalibravimo funkcija.

Voltmetro kalibravimo metodas:

(1) Išėjimo įtampos kalibravimo žingsniai

1 žingsnis, spauskite dešinįjį mygtuką taip, kad degtų „OUT“ šviesos diodas ir voltmetras parodytų išėjimo įtampos vertę; Dešinįjį mygtuką laikykite paspaydę ilgiau nei 2 sekundes tol kol  voltmetras ir „OUT“ šviesos diodas pradės kartu mirksėti, kad įeitumėte į išėjimo įtampos kalibravimo režimą.

2 žingsnis, paspauskite dešinįjį mygtuką (normaliu greičiu), įtampos reikšmė bus padidinama; Paspaudus kairįjį mygtuką reikšmė bus sumažinta; Kadangi įrenginys yra mažesnis nei 0,1V, minimalus įtampos rodmuo yra 0,1 V, todėl reikia nuolat spaudinėti 1-5 kartus, kad matytumėte voltmetro pakeitimą 0.1V, kiek kartų voltmetras pasikeis 0,1V, paspaudus klavišą, priklauso nuo rodomos ekrane įtampos dydžio, kuo didesnė įtampa, tuo mažiau spaudyti reikiės.

3 žingsnis, paspauskite dešinįjį mygtuką ilgiau nei 2 sekundes, atleiskite, kad išeitumėte iš išėjimo įtampos kalibravimo režimo. Visi parametrai automatiškai išjungiami, kad būtų išsaugoti.

(2) Įvesties įtampos kalibravimo žingsniai

1 žingsnis, spauskite dešinįjį mygtuką taip, kad degtų „IN“ šviesos diodas ir voltmetras parodytų įėjimo įtampos vertę; Dešinįjį mygtuką laikykite paspaydę ilgiau nei 2 sekundes tol kol  voltmetras ir „OUT“ šviesos diodas pradės kartu mirksėti, kad įeitumėte į įėjimo įtampos kalibravimo režimą.

2 ir 3 žingsniai, atitinka išėjimo įtampos kalibravimo žingsnius.

Parametrai:

1. Įvesties įtampos diapazonas: 4 ~ 38VDC (pastaba: įėjimo įtampa neviršija 38V);

2. Išėjimo įtampos diapazonas: 1.25-36VDC reguliuojamas;

3. Išėjimo srovė: 0-5A;

4. Įvesties galia: 75W;

5. Voltų diapazonas: nuo 4 iki 40V, paklaida ± 0.1V;

6. Veikimo dažnis: 180KHz;

7. Aukštas efektyvumas iki 96%;

8. Veikia šilumos išjungimo funkcija;

9. Srovės limito funkcija;

10. Sukurta trumpo jungimo apsaugos funkcija;

11. Apsauga nuo atvirkštinės poliarizacijos: Nėra ;

12. Ilgis x plotis x aukštis = 6.6 * 3.9 * 1.8CM.
