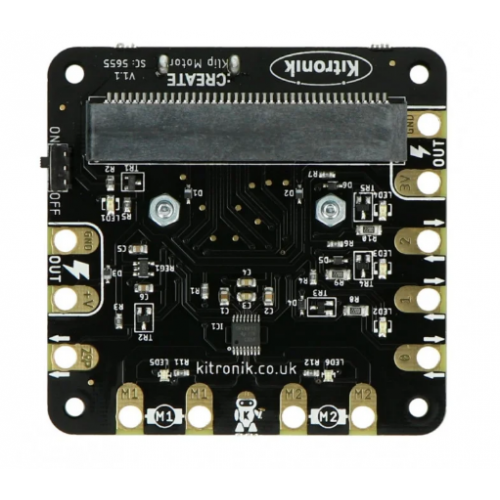

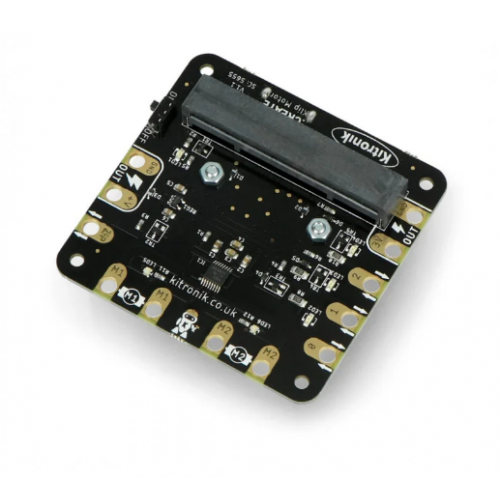

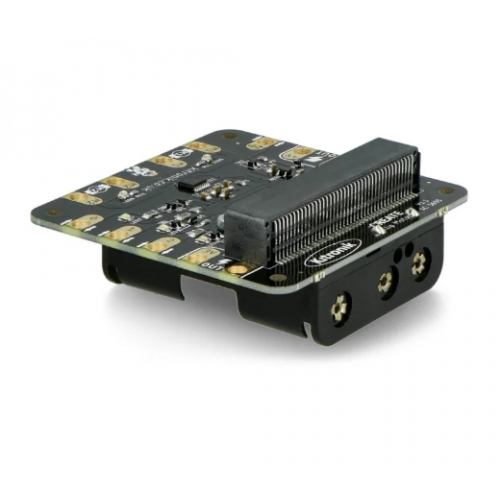

BBC micro: bit modulio plėtinys turi dviejų kanalų nuolatinės srovės variklio valdiklį, 3 kontaktų įvestį / išvestį, ZIP LED jungtį ir maitinimo išėjimus. Visi išėjimai yra trinkelių pavidalo, kuriuos galima sujungti naudojant krokodilo arba banano jungtis, nereikia lituoti. Idealiai tinka perduoti vaikams elektronikos ir robotikos srities žinias.

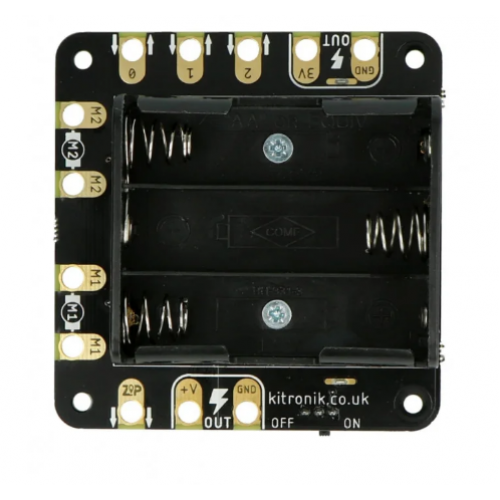

Modulyje taip pat yra šviesos diodai, informuojantys apie variklių sukimosi kryptį. Tai taip pat leidžia jums užprogramuoti sistemą nejungiant variklių, kad patikrintumėte parašyto scenarijaus teisingumą. Žalias šviesos diodas rodo judėjimą pirmyn, o raudonas šviesos diodas rodo judėjimą atgal. Plokštę gali maitinti 3AA baterijos (nepridedamos) arba micro: bit modulio microUSB jungtis. Jis taip pat veikia su Kitronik: CITY serija, pvz., STOP: bit.

Pagrindinės mikro: bitų variklio valdiklio savybės:

• Galimybė vienu metu valdyti du nuolatinės srovės variklius pagal laikrodžio rodyklę ir prieš laikrodžio rodyklę
• 0, 1, 2, 3 V ir GND išėjimai ant trinkelių
• Trinkelės krokodilų ar bananų jungtims sujungti
• ZIP LED jungties išvestis
• Suderinamas su Kitronik serija: CITY
• Maitinamas 3 AA baterijomis arba microUSB jungtimi
• Būsenos šviesos diodai, rodantys variklio sukimosi kryptį

Variklio vairuotojo specifikacijos:

• Maitinimo įtampa: 4,5 V (3x AA baterija - nepridedama)
• Darbinė įtampa; 3,3 V

Didžiausia srovė:

• 6 A (įskaitant maitinimo šaltinį)
• 150 mA (įskaitant 3 V, 100 mA išėjimus BBC micro: bit)
• 15 mA (įskaitant micro / bit įvesties / išvesties kaiščius)

Išėjimai:

• 1x 3,3 V išėjimas
• 1x + V išėjimas (iš akumuliatoriaus, maksimali srovė 3 A)
• 2x BND
• 3x kaiščių I / O micro: bit
• 1x ZIP LED signalo išvestis
• 2x variklio išėjimai (2 kanalai)
• Matmenys: 72 x 70 mm
