CNC Shield - 3D spausdintuvo tvarkyklė - Arduino skydas

CNC Shield - 3D spausdintuvo tvarkyklė - Arduino skydas

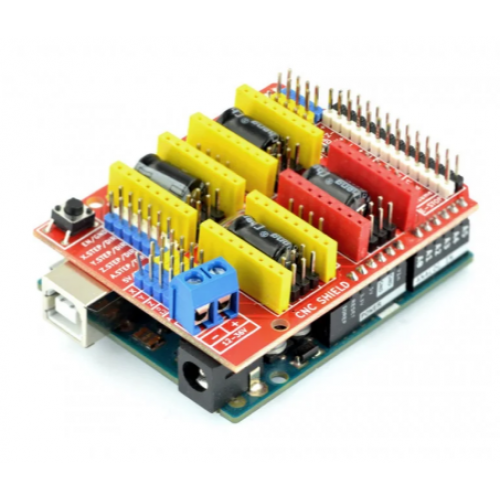

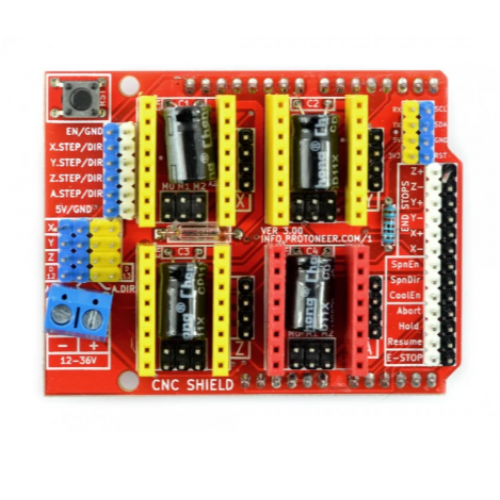

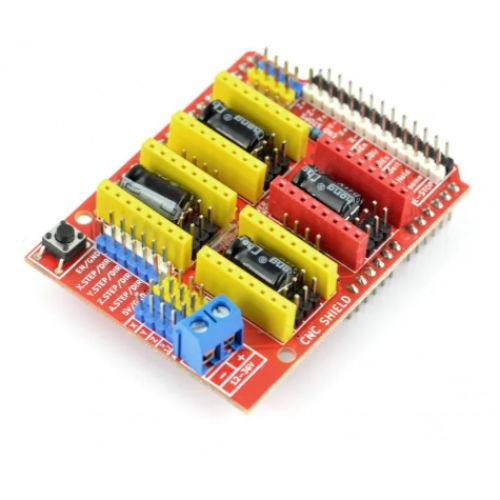

Arduino skydas, leidžiantis sukurti 3D spausdintuvo tvarkyklę arba kitos CNC įrangos tvarkyklę. Dėl keturių variklio vairuotojo jungčių, pvz., A4988, tai palengvina žingsninių variklių naudojimą. Plokštė suderinama su G kodo vertėju GRBL. Jis išvedė keturių vairuotojų laiptelių judėjimo krypties įvestis ir įvestis, galinių jutiklių END STOP įvestis ir I2C magistralės bei UART išėjimus.

Turint galimybę prijungti iki 4 žingsninių variklių ir GRBL vertėją, sukurti savo 3D spausdintuvą dar niekada nebuvo taip paprasta. Skydas yra surinktas - nereikia lituoti. Variklio vairuotoją, pavyzdžiui, A4988, reikia įsigyti atskirai.

Specifikacija:

• Įtampos variklio maitinimas (priklausomai nuo vairuotojo): nuo 12 V iki 36 V
• Maitinimo įtampa jungiama per varžtą jungtimi ARK
• Veikimo įtampos loginis signalas: 5 V
• Variklio vairuotojo jungtys, suderinamos su A4988 ir panašiai
• Išvesties signalai: keturių tvarkyklių STEP ir DIR signalai: X.STEP / Y.DIR, X.STEP / Y.DIR, Z.STEP / Z.DIR, A.STEP / A.DIR
• Išvesties jungtys, UART ir I2C
• Galinių jutiklių įvadai, galinių jungiklių tipas END STOP: Z + / Z-, Y + / Y-, X + / X-
• Įterpti kondensatoriai 100 uF ir 50 uF 8 mm
• Rezistoriai 10 omų
• Variklių išėjimai
• Suderinamas su GRBL 0,8 c
